1.产品概述
 XB931是一款兼容2.4G WIFI与5.8GWIFI 内置无线路由模块，它是一款适应于机顶盒\智能网关等无线网络的WIFI模块，该内置无线路由模块提供一个60（2*30）Pin接口用于连接至设备主板，具备无线路由所有功能、安全机制，支持 IEEE802.11g,802.11b,
802.11i,802.1X,802.3,802.3u,802.3X,802.11n,802.11ac标准，带给用户非凡的无线上网体验。

卖点：
● 内置模块，体积小巧，易于装配
● 11N无线技术、300Mbps无线速率
● 支持 ATHEROS 无线技术能大幅加强其无线发射能力，并增强无线信号的稳定性、扩大无线覆盖范围

芯片方案：
QCA9531 802.11b/g/n/ac 750M内置无线路由模块方案采用 高通 QCA9531芯片，芯片整合了MIPS 24K 处理器，主频550MHZ、Switch(MAC,PHY部分）以及集成了无线部分的 MAC、RF、PA、LNA部分，功能强大，集成度高。
内存（DDR2):128MB（字节）；闪存，（Flash):16MB(字节）

2.功能特性
  PCI Express 1.1接口
  USB2.0接口
  1个IEEE 802.3以太网WAN口
  4个IEEE 802.3以太网LAN口
  支持64/128bit WEP,WPA/APA2 PSK
  内置DHCP服务器，内置防火墙
  两路2.4GHz无线RF收发天线
  一路5.8G无线RF收发天线
  供电电压3.3V
  512M16bit随机存储器
  16Mb SPI Flash
  20/40兆赫信道带宽
  支持OPENWRT系统
  16MB FLASH，128MB (1G bit） DDR2

3.技术标准：
IEEE802.11b/802.11g/802.11n／ac,IEEE802.3/802.3u
WLAN Rate:
11n:
802.11n HT20:max,72.2Mbps@MCS7:1Nss
Max,144.4Mbps@MCS15:2Nss
802.11n HT40:max,150Mbps@MCS7:1Nss
max,300Mbps@MCS15:2Nss
11g:
54,48,36,24,18,12,11,9,6,5.5,2,1Mbps
11b:
11,5.5,2,1Mbps

WLAN特性：

● 支持5G（20/40/80 MHz）,兼容802.11ac Wave 2, 802.11ac, 802.11a/b/g, 802.11n
● 支持2.4GHz,兼容2.4GHz,IEEE802.11g,IEEE802.11n,
IEEE802.11b标准
● 支持 64/128/152-bit WEP 加密，同时支持 128 bit WPA
standard(TKIP/AES),IEEE802.1X 等安全加密机制。
● 支持 SSID 广播控制和基于 MAC 地址的访问控制
● 工作信道数：1-13
● 频率范围：2.4~2.4835GHz; ??5.180 GHz-5.850 GHz
● 展频技术：DSSS（直接序列展频）
● 数据调制方式：BPSK,QPSK,CCK and OFDM (BPSK/QPSK/16-QAM/64-QAM)
● 灵敏度@ PER（错包率）：MCS15:-62dBm@10%PER;MCS7:
-65dBm@10%PER; 54M: -68dBm@10%PER; 11M:-84dBm@8% PER; 6M:-88dBm@10% PER;1M:-90dBm@8% PER (典型值）
● 传输距离：室内最远60米，室外最远150米（因环境而异）
● RF 功率：11ac 14dBm 11n 14dBm 11g 13-15dBm, 11b 16-18dBm
● 天线类型：提供 I-PEX RF 同轴接口（50欧阻抗），可以接不同类型的天线。

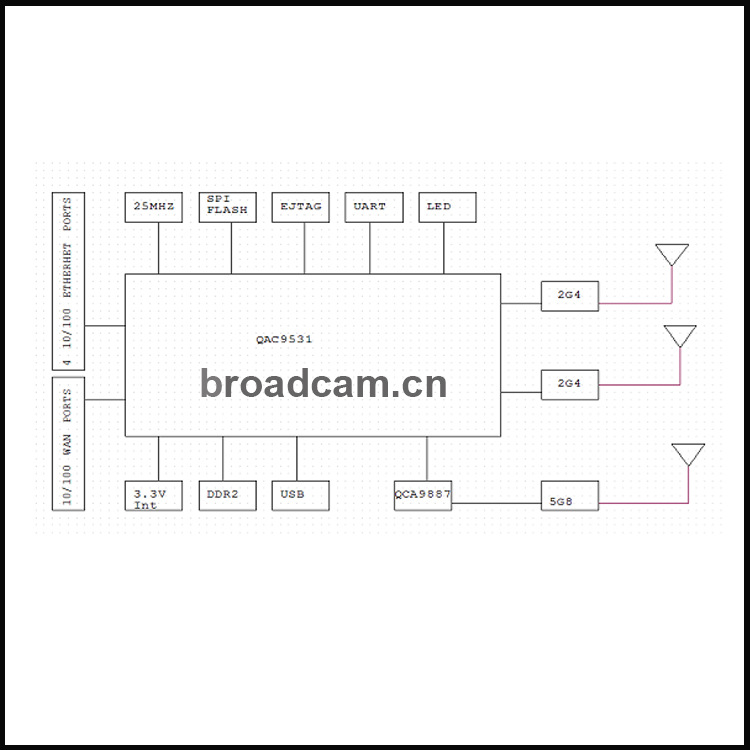

4.硬件框图

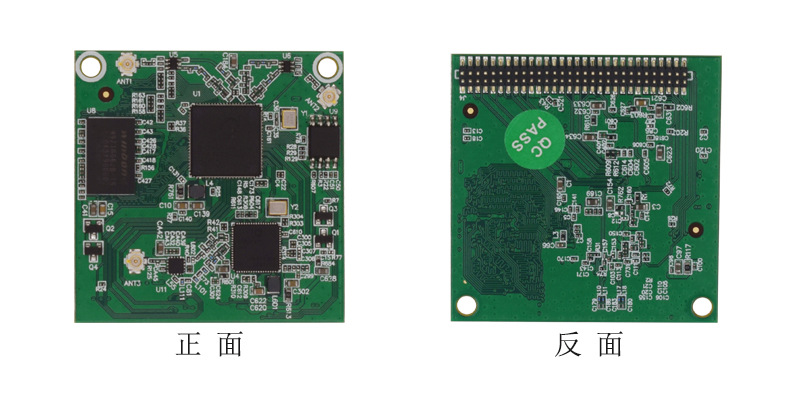

5.产品图片

6.管脚功能描述

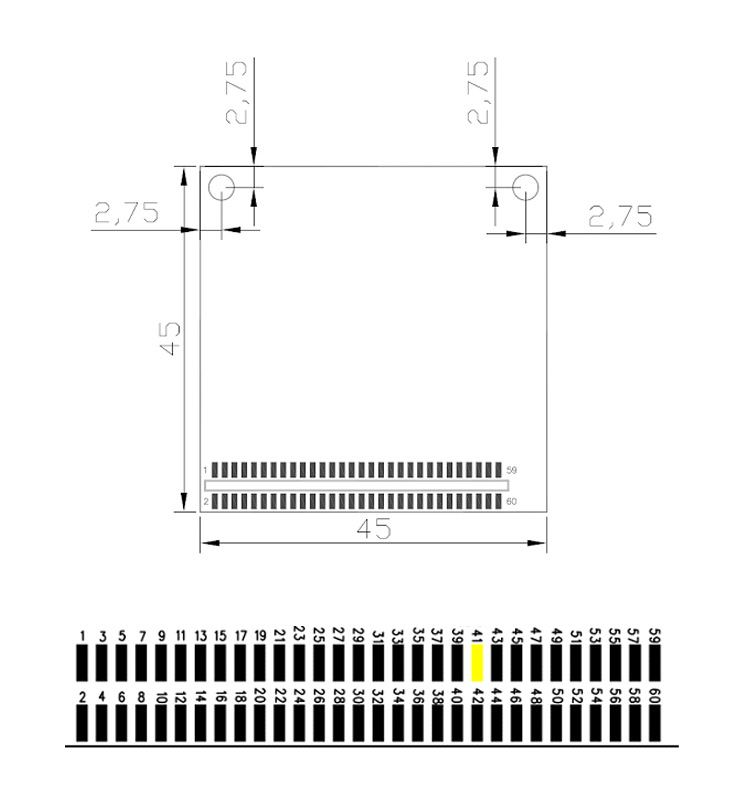

I.管脚分配图

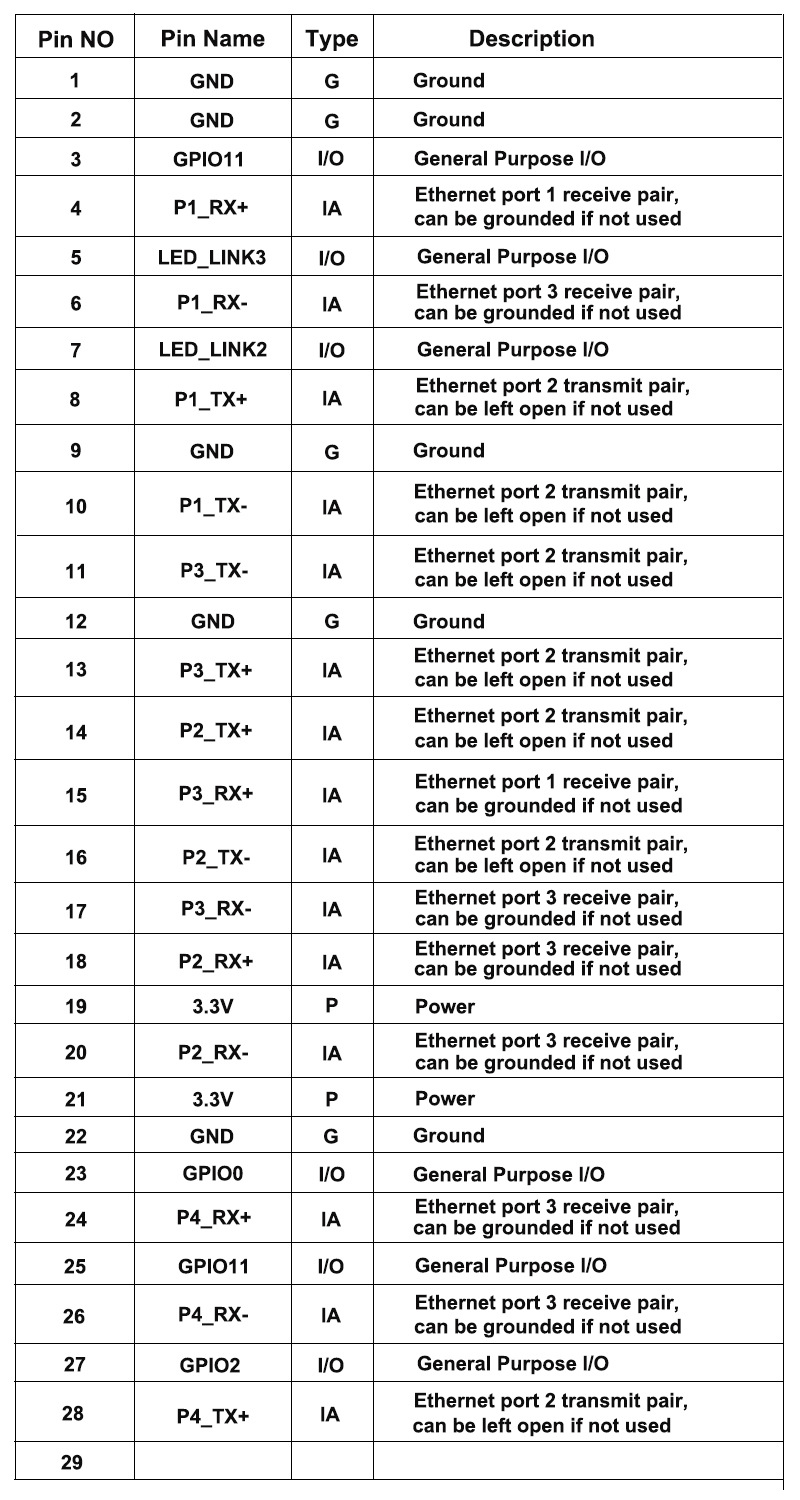

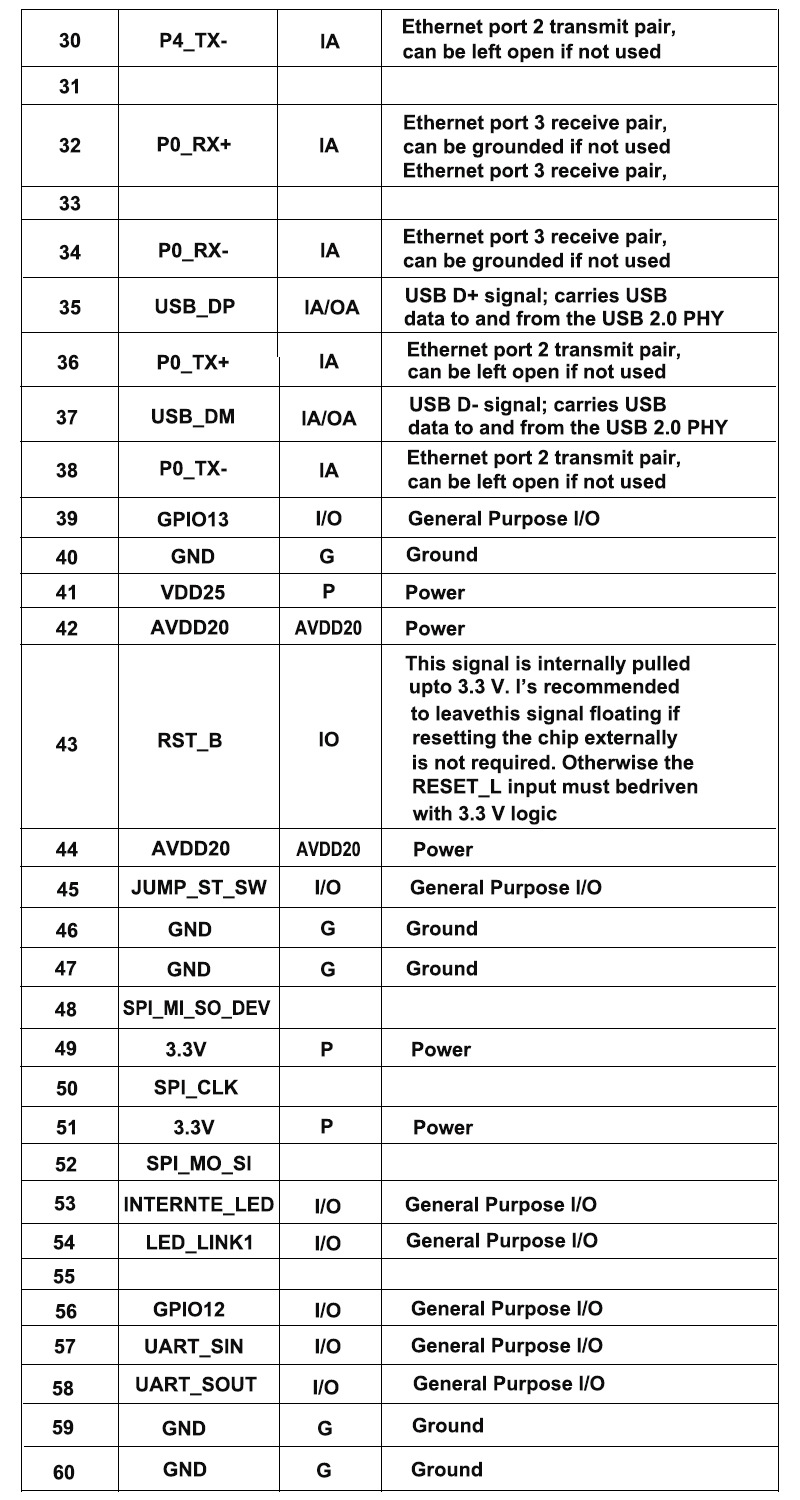

II. 管脚功能描述

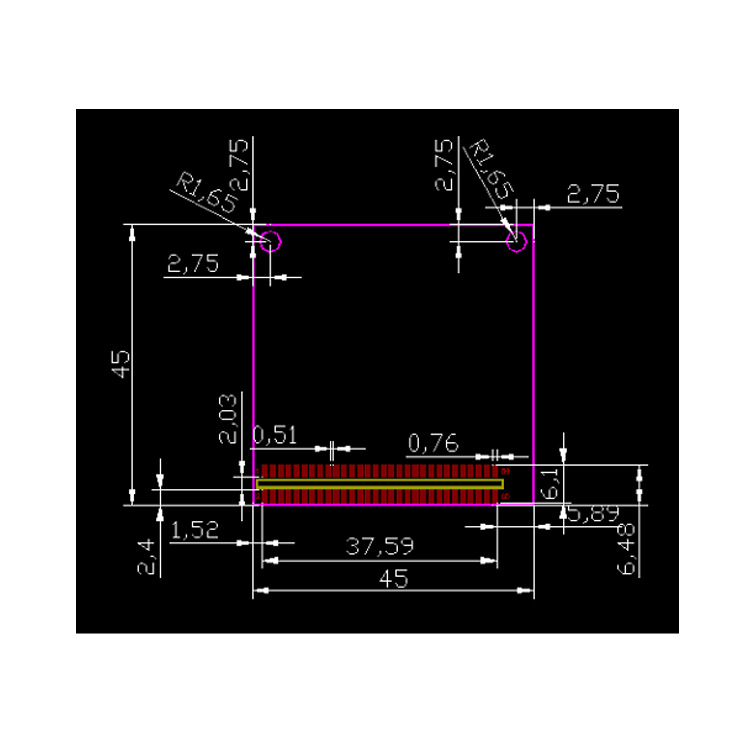

7. 产品结构、尺寸
